500KW High Frequency Pipe Welding Machine

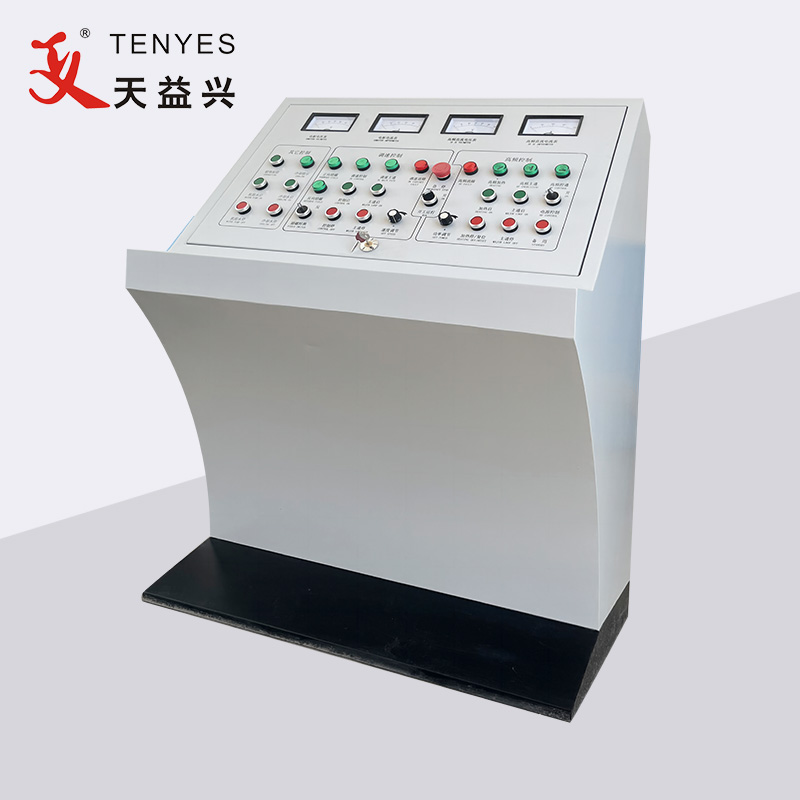

TENYES li Chinaînê hilberînerek pêşeng a makîneyên welding lûleya frekansa bilind e. Bi zêdetirî 20 sal ezmûna di qadê de, TENYES bûye dabînkerek pêbawer ji bo karsaz û peykerên ku li çavkaniyek pêbawer a makîneyên welding frekansa bilind digerin. TENYES karûbarê piştî firotanê û piştgiriya teknîkî ya hêja peyda dike da ku pê ewle bibe ku xerîdarên wan bi hêsanî welder dimeşînin. Makîneya Weldingê ya 500KW ya Berbiçav ya Bilind zêdetirî 20 cûrbecûr tedbîrên parastinê li ser tevahiya makîneyê têne saz kirin da ku aramiya alavan zêde bikin û pêşî li zirara alavan bigirin. Hemî agahdariya alarmê ji hêla panelê kontrolê ve tête kirin û ji pergala PLC re tê şandin. Bi ekrana pêşandanê, personelên lênêrînê dikarin bi hêsanî sedema têkçûna amûrê û çawa bi wê re mijûl bibin fam bikin.

Lêpirsînê bişînin

Danasîna hilberê

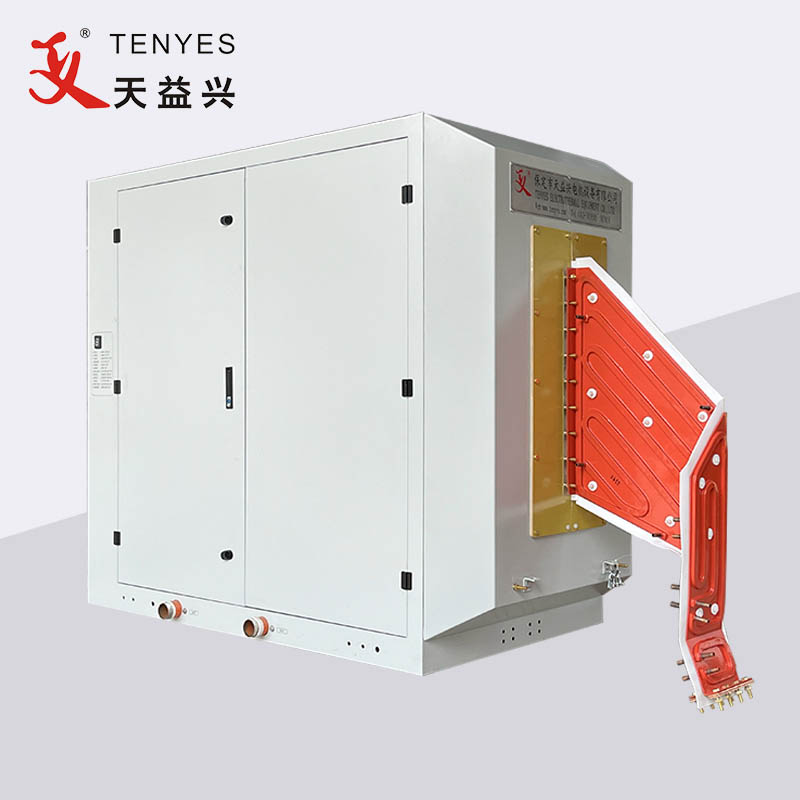

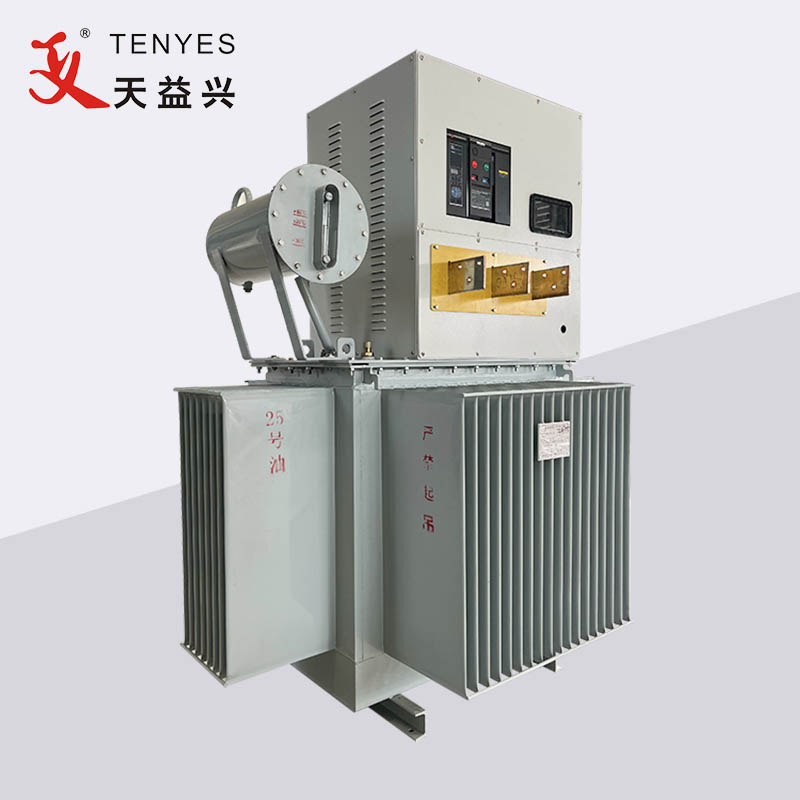

Amûr bi piranî ji transformer, kabîneya rastker, û kabîneya inverterê pêk tê. Bi gelemperî di xetên hilberîna lûleyên weldkirî yên rasterast ên bi frekansa bilind de têne bikar anîn.

Prensîba xebatê ya makîneya welding ya lûleya 500KW ya Bilind:

Hêza asayî ya AC ya sê-qonaxî (voltaja xetê 380V, frekansa 50HZ) bi transformatorek (voltaja xetê 200V, frekansa 50HZ) tê kêm kirin, dikeve kabîneya rastkerê, di bin rastkirin, rêziknameya voltajê û parzûnkirinê de ye û ji 0-yê bi domdarî hêza DC-ê tê verast kirin. heta 240V; Carek din bikeve pira guhêrbar (bi karanîna MOSFET-a transîstora hêza bilind), ew dibe herikîna frekansa bilind, ku dikare ji bo germkirina induksiyonê ji hêlîna barkirinê re were peyda kirin.

Yekîneya hêza hêlînê guhêrbar avahiyek modularî dipejirîne, û her cotek yekîneyên hêzê dikare hêzek ji 50KW zêdetir derxe. Hejmara yekîneyên hêzê yên ku têne bikar anîn li gorî hêza amûrê diguhere, û strukturên bingehîn ên amûrê bêyî ku mezinahiya wê be yek e. Slot formek resonant a hîbrid a paralel e, bê voltaja bilind û transformatorê derhanînê. Hejmara yekîneyên hêzê yên ku di vê cîhazê de têne bikar anîn deh cot e.

Feydeyên sereke yên vê makîneya welding ya boriyê ya 500KW bi frekansa bilind ev in:

1. No voltaja bilind, ewle, pêbawer, û bi bandor.

2. Pêkhateyên sereke hemî hilberên ku ji pargîdaniyên wekî IR, IXYS, û Siemens têne derxistin in.

3. Pejirandina modulasyona firehiya pulsê an çerxa rêziknameya voltaja bi kontrolkirî ya mîkrokomputerê, rêziknameya stabîl, rastbûna bilind, û destwerdana ahengek kêm.

4. Rêjeya hêzê ji 0 heta 100% bêsînor tê guheztin, û pergalên parastina xeletiyê yên wekî voltaja zêde û zêde-herik heye.

5. Nîşandana dîjîtal a rewşa xebatê, operasyona hêsan, û lênihêrîna hêsan.

6. Qalîteya welding baş, firehiya welding û germiya yekgirtî, bi çend burrsên hundur û derveyî.

Bikaranînî		Parametreya operasyonê		Pêdiviya dabînkirina hêzê
Boriya pola OD	Φ114-Φ219	Hêza nirxandin	500 kW	Forma dabînkirina hêzê	3AC 380±5%
Stûriya strip Steel	4.0-10.0	voltaja DC ya binavkirî	240V
Welding mode	Induction an cureyê têkiliyê	Rêjeya niha DC	2500A	Kapasîteya dabînkirina hêzê	Ji 600KVA mezintir
		Frequency rated	200KHZ	Faktora hêzê	≥0.85
Leza welding	10-20 (m)	Kêrhatîya bicîanîn	≥85%	kabloya dabînkirina hêzê	plastîk-sifir≥500mm² Kabloya erdê≥250mm²
		Hêza HF-ê derxe	≥500kW
