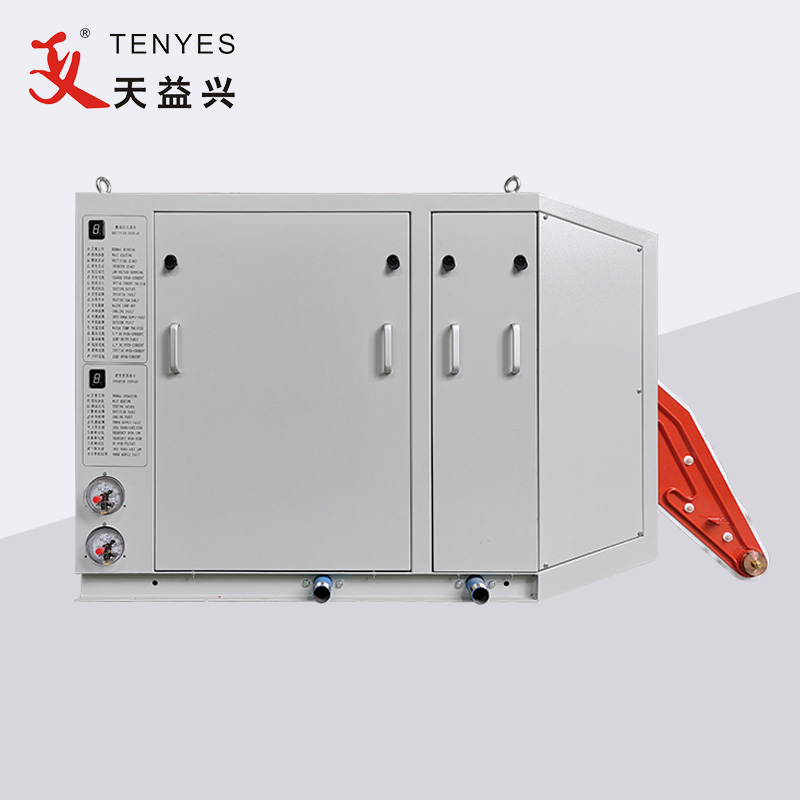

100KW Solid State High Frequency Compact Pipe Welder

TENYES pargîdaniyek li Chinaînê ye ku pispor e di hilberîna alavên welding ên bi frekansa bilind ên qalind ên qalind de, di nav de Welder Pipe Compact Compact 100KW. Wekî hilberîner û dabînkerek profesyonel, pargîdanî cûrbecûr hilberan pêşkêşî dike ku ji bo bicîhanîna hewcedariyên serîlêdanên cûda yên pîşesaziyê hatine çêkirin. 100KW Solid State High Frequency Compact Pipe Welder xwedan sêwirana tevlihev û sivik e. Bi berhevkirina beşên rastker û guhêrbar di kabînek yekane de, qebareya giştî ya makîneyê li gorî weldera frekansa bilind a kevneşopî ya bi pîvanek wekhev ji% 50 kêm dibe. Digel vê yekê, giraniya wê ji% 30 kêm dibe, ku makîneyê portable û cîhê-bikêrtir dike.

Lêpirsînê bişînin

Danasîna hilberê

Navê Amûr: 100KW Welder Pipe Compact Bi Frequency Bilind

Taybetmendiyên amûrê: GGPY100KW

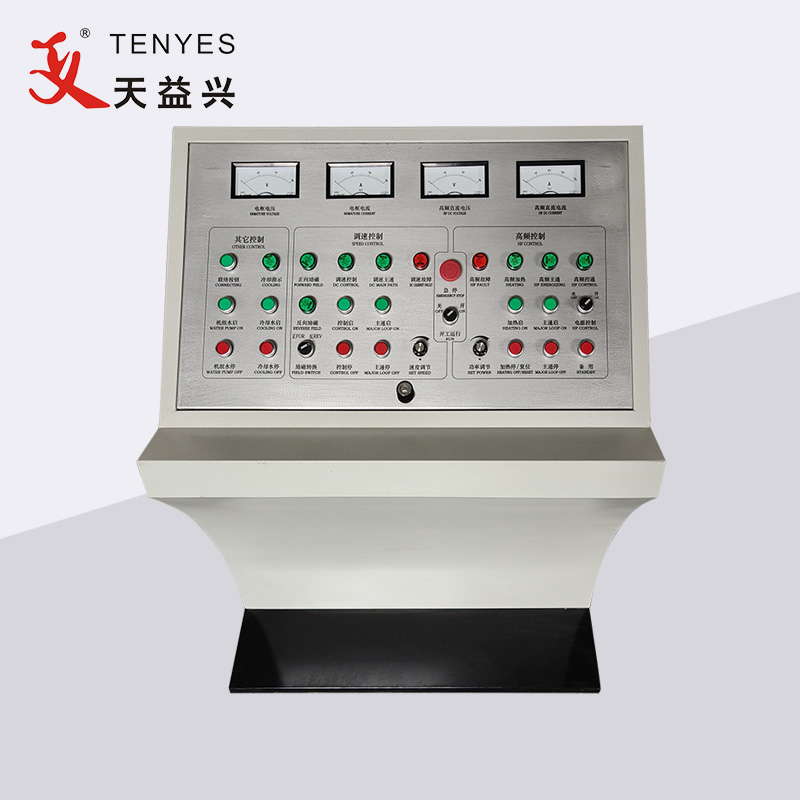

Pêkhat: kabîneya sereke, konsolê xebitandinê, pergala sarbûnê

Bikaranîna amûrê: Bi gelemperî ji bo welding pola karbonê ya normal, pola zengarnegir, aluminium û lûleyên din ên metalê ne-ferr tê bikar anîn.

Taybetmendî:

1. Faktora hêza bilind: Faktora hêzê ≥ 0.95, ji bo vê amûrê amûrek tazmînata hêza reaktîf a zêde hewce nake.

2. Teserûfkirina enerjiyê û karbidestiya bilind: Ji ber ku transformatorê gavê-xwarê ya îzolekirina frekansa bilind a kevneşopî tê rakirin, xeta pêwendiyê bi girîngî kêm dibe, ji ber vê yekê windabûna hêza reaktîf kêm dibe. Testan destnîşan kir ku makîneya hemî-di-yek li gorî frekansa bilind-dewleta zexm ya kevneşopî bi qasî 30% xilas dike.

3. Hêza derketinê stabîl e: hevbera rippleya hilberanê piçûk e, lûleya pola ya welded xwedan kulmek kêm e, deryaya weldê yekrengtir e, qedandî bilind e, û kalîteya weldê baş e.

4. Mezinahiya piçûk, giraniya sivik, pêwendiya hêsan, parastina bêkêmasî, dema parastina zincîra xeletiyê ≤10us, debugging û lênihêrîna hêsan, û alavên pêbawertir.

Qada serîlêdanê:

①　Dirêjahiya lûleya pola φ 7- φ 12

②　Qlindahiya dîwarê pola tîrê 0.2-1mm e

③　Rêbaza welding: welding induction

④　Leza welding: 60-130 M / min

Parametreyên xebitandinê:

① Hêza binavkirî: 100KW

② voltaja DC ya binavkirî: 250V

③ Hêza DC ya binavkirî: 450A

④ Frekansa binavkirî: 600KHZ

⑤ Karbidestiya giştî: ≥ 85%

⑥ Hêza frekansa bilind: ≥ 100kW

Pêdiviyên dabînkirina hêzê:

① Forma dabînkirina hêzê: frekansa hêza sê-qonaxa çar têl AC, voltaja rêzê 380 ± 5%,

② Kapasîteya dabînkirina hêzê: ji 100kVA zêdetir.

③ Faktora hêzê: ≥ 0,85

④ Kabloya dabînkirina hêzê: têlê sifirê plastîk ≥ 75mm²per qonax, têl erdê ≥ 30 mm²

100KW Welder Pipe Compact Frequency Bilind a Dewleta Zehf ku ew rastker û guhêrbar vedihewîne.

Parçeya rastker: ew ji bo guheztina rastkera sê-qonaxê 380V AC-ê li 0-250V DC-ya guhezbar a piştî rêziknameya voltê tê bikar anîn, da ku hewcedariyên yekîneya guhêrbar a paşîn bicîh bîne. Di pira rastkerê sê-qonaxê de, kondensatorê barkirinê, pira IGBT, reaktora nermkirinê, cîhaza parzûnê, çerxa kontrol û parastinê û amûra pêşandanê hatî çêkirin.

Taybetmendiyên çerxa kontrolê ya rastker: ew ji hêla mîkrokomputera yek-çîpê (mcs89c51) û pêveka yekbûyî ya dîjîtal a mezin, bi rastbûna kontrolê ya bilind, bersivek bilez û dîmendera dewleta zelal ve tê kontrol kirin.

Moda parastina nermalavê: zêde-hera zêde (9), zêde-hera kêm (8), xeletiya derveyî (4), xeletiya dabînkirina hêzê ya tê (wendabûna qonaxê, zêde-voltaja, kêm-voltajê, bêhevsengiya ciddî ya voltaja sê-qonaxê), nîşana 3), xeletiya ava sarkirinê (2), rêjeya voltaja û niha ya neguncaw (L), xeletiya înverterê (Y).

Parastina hardware: parastina guheztina sereke, kişandina kapasîteya berxwedanê, parastina berxwedanê (parastina birûskê), parastina helîna bilez.

Parçeya guhêrbar: 0-250 DC-ya ku ji hêla kabîneya rastker ve hatî şandin veguhezîne nav frekansa bilind a bi sedan kHz da ku hewcedariyên lûleyên weldkirî bicîh bîne.

Kabîneya inverterê ji van beşan pêk tê: yekîneya hêzê, kondensatorê kanalê, reaksiyona leaksiyonê, çerxa kontrolê, sarbûna hewayê, hwd.
